DIY Steering Wheel Arduino
saya pernah menulis bagaiamana cara Membuat DIY Steering Wheel Untuk PC - Part 1,
Maka pada kesempatan kali ini saya akan melanjutkan tentang Tutorial cara Membuat DIY Steering Wheel bagian kedua, atau kelanjutan dari postingan saya yang lalu.
di tahap ini kita akan memberikan Efek Force FeedBack ( FFB )
Pada Steering Wheel.
Bagaimana caranya untuk memeberikan Efek Force FeedBack tersebut ?
Agar Seperti Kontrol Wheel Pabrikan dari
Logitect ?
tidak hanya memberikan efek FFB ( Force FeedBack ) tetapi juga bisa mengatur manual Angle Putaran Steer dari 180° sampai dengan 2160°.
Dengan begitu Kita dapat mengatur secara manual sesuai dengan keinginan sendiri,
Oke langsung saja kita mulai Tahap pertahap nya
- Material Yang Dibutuhkan untuk Diy Steering Wheel "Part 2"
- Kabel jumper Male Female
- DC Motor 12 volt atau 24 volt
- Driver Motor BTS 7960 H Bridge
- Power Suplly ATX
- Pulley gt2 60t & 20t, Atau 1 set Gear Helical
- Mekanis

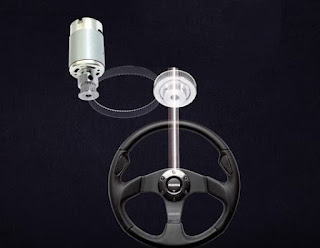

- Pasangakan DC Motor dan juga 1 seet pulley Gt2 atau Gear helical pada base steer.
- pulley gt2 60t atau pun gear Helical yang berukuran besar pada As Steer,dan pasangkan pulley gt2 20t atau Gear helical kecil pada As DC motor.
Note : untuk diamater lubang Pulley maupun Gear Helical, Sesuaikan diameternya dengan As steer & as DC motor.
Lihat pada gambar di bawah ini untuk memperjelas.
- Wiring
- Sesuaikan wiring dengan gambar di atas
- BTS7960 H Bridge ke Arduino
- VCC - 5v
- gnd - gnd
- L_EN dan R_EN - 5v
- R-PWM - pin 10
- L-PWM - pin 11
- B+ - 12v atau 24v PSU
- B- - GND PSU
- M+ - DC Motor ( Merah )
- M- - DC Motor ( Hitam )
- Test Force FeedBack Steering ( FFB )
pertama tama buka atau jalankan Software Wheel Config, & setting Game Effect & Steering Stop:
- geser semua ke kanan pada settingan Steering Stop nya seperti gambar di bawah ini;
serrtting Steering Stop pada AI wave
- Spring : 35
- Damber: 35
NB; Jangan setting Steering Stop ke 100 %
selanjutnya untuk test FFB pad steering di perlukan software Force FeedBack Test,
Link Download sudah saya sediakan di bawah ini;
setelah selesai mengunduhnya buka atau jalankan software nya, dan ubah pilihan pada kolom Spring Force dari disable ke Simple Spring
dan Coba putar Steeringnya,
Untuk ingin mencoba Effect FFB lainya hanya tinggal merubah pada pilihan Sping Force dari Simple Spring, Cycle, dan banyak lainnya
hati - hati saat memilih Resolution Test jangan pegang stir nya.
dan di bawah ini adalah Video saya saat melakuakan Test FFB
Dan di bawah ini adalah Video saat saya test Race di game Accetto Corsa
oke sampai di sini saja saya menjelaskan bagaiman cara membuat DIY Steering Wheel Dengan Effect Forve FeedBack Atau FFB.
Jika ada yang ingin di tanyakan bisa tulispertanyaannya pada kolom komenbtar di bawah,
terikasih.
Thank to : Aga Yuditra
Sumber : https://kask.us/hU9eJ
Salam DIY Indonesia
